Структурный хребет морей: инженерные характеристики с использованием бульбовых плоскостей для судостроения

В конкурентном и ориентированном на производительность мире морского строительства достижение оптимальной структурной эффективности, соотношения прочности к весу и производительности изготовления имеет решающее значение. Среди множества спроектированных профилей, которые способствуют целостности судовых конструкций, бульбовые плоскости для судостроения стали высокопроизводительным, экономящим место и экономически эффективным решением для усиления пластинчатых конструкций на всех типах судов. В этой статье Лонгтенг исследует, как бульбовые плоскости для судостроения повышают прочность, упрощают производство и обеспечивают долгосрочную производительность в суровых условиях морской службы.

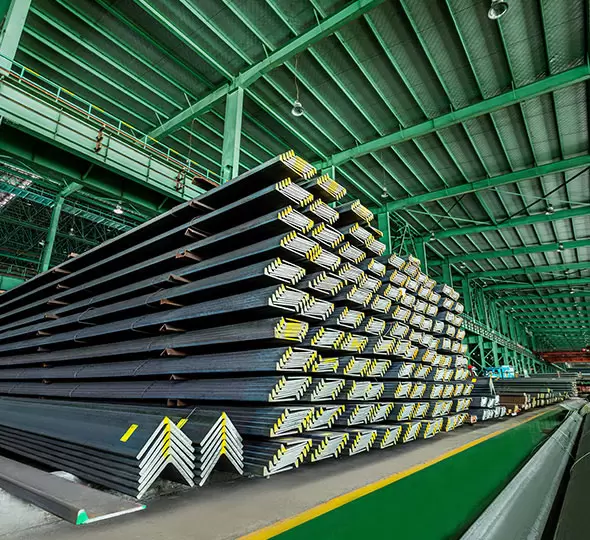

Что такое бульб-флоаты для судостроения?

Бульбовые профили для судостроения — это специализированные стальные профили, характеризующиеся уникальным асимметричным поперечным сечением, состоящим из широкой плоской стенки с закругленным выступом в виде луковицы на одном краю. Эта геометрия специально оптимизирована для судовых конструкций, что отличает бульбовые профили от традиционных плоских прутков, уголков или тавровых профилей. В морском строительстве бульбовые профили в основном используются в качестве ребер жесткости для пластинчатых конструкций. Их обычно приваривают непосредственно к краям листов корпуса, палуб, переборок и внутренних днищ. Сплющенная стенка обеспечивает ровную и эффективную поверхность сварки, способствуя высокой производительности, особенно в автоматизированных системах панельных линий, используемых на современных верфях. Скругленный бульб, с другой стороны, обеспечивает структурное усиление без дополнительной высоты или объема обычных ребер жесткости. Это делает бульбовые профили для судостроения идеальными для применений, где контроль веса, компактность и высокое отношение прочности к весу имеют решающее значение, например, для военных кораблей, контейнеровозов, танкеров и круизных лайнеров.

Основное преимущество бульбовых плоских поверхностей для судостроения заключается в их геометрии. Бульб увеличивает модуль сечения — ключевой показатель сопротивления изгибу элемента — без увеличения общей высоты профиля. Это позволяет усиленной панели выдерживать большие изгибающие нагрузки при использовании меньшего количества материала, тем самым уменьшая вес конструкции судна и повышая топливную эффективность. Для морских архитекторов и проектировщиков судов этот баланс жесткости, прочности и легкого веса позволяет создавать более тонкие и оптимизированные конструкции корпуса. Он помогает соответствовать строгим критериям водоизмещения, осадки и остойчивости, сохраняя при этом ценную грузоподъемность.

Кроме того, широкая плоская стенка упрощает сварку и интеграцию с обшивкой корпуса, поддерживая непрерывные, однородные сварные швы, которые имеют решающее значение для усталостных характеристик в морской среде. Упрощенная сборка и сварка снижают затраты на рабочую силу, ускоряют производство и минимизируют риск дефектов сварки.

Бульбовые профили для судостроения и судостроительных конструкций

Продольное усиление

• Бульбовые профили для судостроения играют незаменимую роль в продольном укреплении первичной конструкции судна. Когда суда пересекают волны, они испытывают изгиб балки корпуса, что создает значительные напряжения в конструкции судна из-за динамического воздействия волн, изменяющихся грузовых нагрузок и движения судна. Бульбовые профили для судостроения стратегически свариваются вдоль продольной оси обшивки, такой как обшивка палубы, днища и бортовой обшивки. Их уникальный бульбообразный профиль позволяет более эффективно распределять материал, обеспечивая большую устойчивость к продольному изгибу и сдвиговым силам. По сравнению с плоскими стержнями или другими элементами жесткости бульбовые профили для судостроения могут достигать более высокого соотношения жесткости к весу. Это означает, что они обеспечивают необходимую структурную поддержку без значительного увеличения веса судна, что является критическим фактором в конструкции и эксплуатационных характеристиках судна.
• Использование бульбовых плоских профилей для судостроения значительно увеличивает прочность корпуса за счет повышения эффективного модуля сечения усиленных пластинчатых панелей. Это улучшение приводит к уменьшению прогиба корпуса, что имеет решающее значение для поддержания целостности и производительности судна. Более того, увеличенный модуль сечения способствует лучшей усталостной прочности, что особенно полезно для длинных, широкобалочных судов, таких как танкеры и балкеры. Эти суда выдерживают значительные изгибающие моменты и циклы напряжений в течение своего срока эксплуатации. Наличие бульбовых плоских профилей для судостроения помогает продлить срок их службы за счет смягчения повреждений, связанных с усталостью. Стратегическое размещение бульбовых плоских профилей по длине корпуса гарантирует, что наиболее нагруженные секции имеют достаточную продольную прочность, чтобы выдерживать различные нагрузки, возникающие во время рейсов.

Усиление переборок и резервуаров

• Во вторичных конструкциях, таких как поперечные переборки, внутренние корпуса и верхние части резервуаров, бульбовые плоскости для судостроения жизненно важны для обеспечения локальной жесткости. Эти области подвергаются воздействию таких сил, как гидростатическое давление балластной воды или грузовых жидкостей, плескание балласта и тепловое расширение из-за изменений температуры. Пластины в этих конструкциях могут быть подвержены деформации и повреждению, если они не усилены должным образом. Бульбовые плоскости для судостроения помогают обеспечить целостность пластины в этих условиях нагрузки, равномерно распределяя напряжения по поверхности пластины. Они предотвращают чрезмерные локальные деформации и концентрации напряжений, снижая риск коробления или растрескивания пластины.
• В переборках столкновения, где суда могут испытывать ударные нагрузки во время случайных столкновений, бульбфлэты для судостроения повышают структурную устойчивость. Они помогают поглощать и распределять энергию от ударов, снижая риск разрушения конструкции и потенциальных пробоев переборок. Аналогично, в зонах ледового пояса судов, работающих в ледяных водах, бульбфлэты для судостроения обеспечивают дополнительную прочность, чтобы выдерживать концентрированные удары и сокрушительные нагрузки от ледяных образований, давящих на корпус.
• Использование бульбовых плоскостей для судостроения в этих вторичных конструкциях способствует выполнению строгих требований, установленных классификационными обществами. Эти требования гарантируют судам достаточную структурную избыточность, ударопрочность и целостность отсеков. Включая бульбовые плоскости для судостроения в конструкцию, судостроители могут продемонстрировать соответствие необходимым стандартам и правилам безопасности. Это повышает общую безопасность и надежность судна, защищая как экипаж, так и груз на борту. Надлежащее усиление переборок и танков бульбовыми плоскостями для судостроения также способствует более эффективной обработке и хранению грузов, поскольку гарантирует, что внутренние конструкции судна могут безопасно выдерживать различные нагрузки и условия, возникающие на различных этапах эксплуатации.

Благодаря сочетанию механической эффективности, свариваемости, коррозионной стойкости и удобства изготовления бульбовые плоскости для судостроения стали краеугольным камнем в современном судостроении. Их характеристики сопротивления изгибу, снижения веса стали и оптимизации процессов сборки делают их естественным выбором для инженеров, ищущих оптимальные результаты прочности и веса в морских условиях. Используемые во всем, от палубных панелей до переборок, бульбовые плоскости не только соответствуют строгим требованиям классификации, но и поддерживают инновации в проектировании корпуса, топливной эффективности и структурной интеграции. Их постоянное присутствие на мировых верфях подчеркивает простую истину: когда речь идет о строительстве безопасных, прочных и мореходных судов, бульбовые плоскости являются инженерным решением, которое обеспечивает результат.
